電容器的內熔絲保護是電容器內部每個元件串接1根熔絲，元件先并聯后串聯，電容器間進行并聯和串聯連接，電容器的容量較大。優點是少量元件擊穿，電容器仍可繼續運行；缺點是損耗相對大一些，電容器工藝相對復雜。

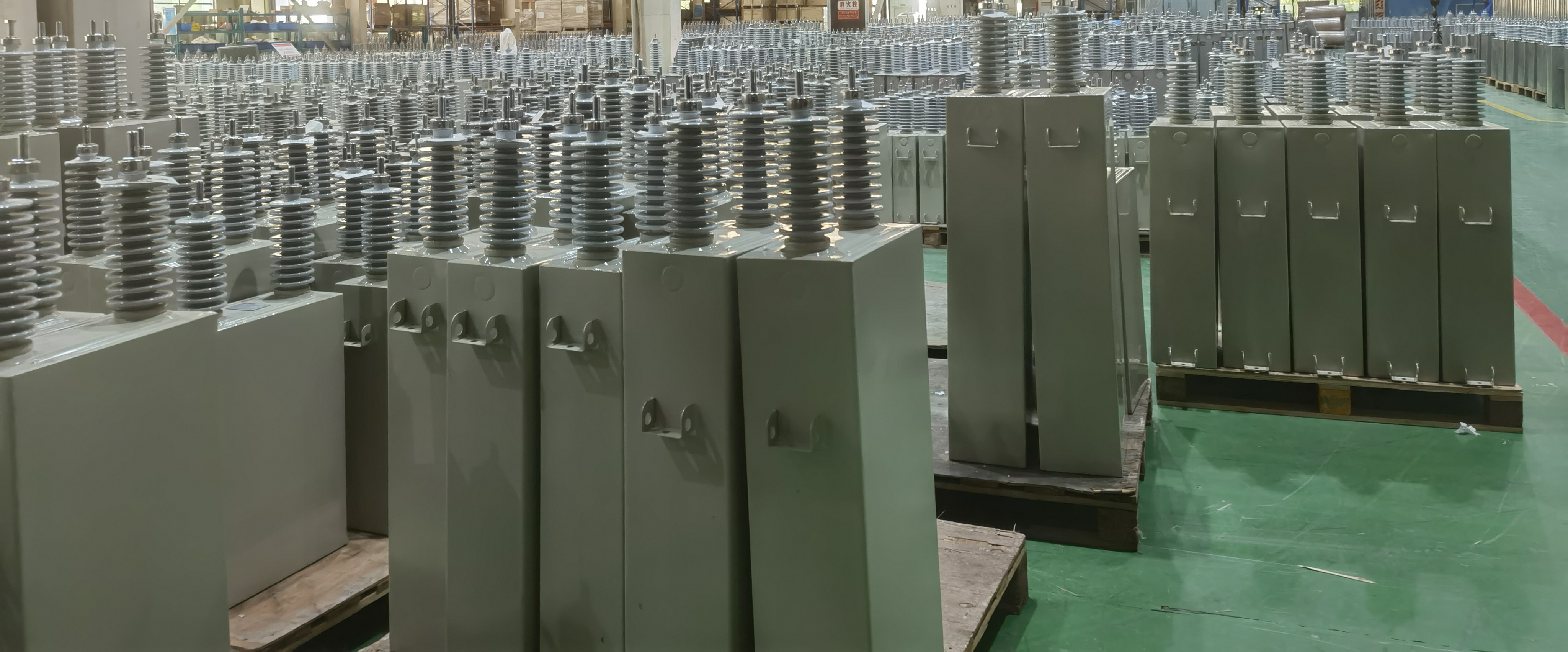

       西安西容內熔絲電容器的保護原理：當某一個元件因故障擊穿時，與之并聯的其他將向其放電，即利用此高頻的放電電流使其熔斷。此時，完好元件的熔絲不應熔斷，電容器中的完好元件仍可繼續運行。電容量的損失之所以很小，是因為元件數量眾多，電容器組內其他電容器單元不受影響，只將電容器組的一個極小部分切除，所以無功功率輸出損失可忽略不計。一個電容器元件的故障通常在接近電壓波峰處發生，即電流趨向于零時，由于于儲存于并聯元件中的能量釋放，使熔絲動作極快，故障元件在瞬間斷開，一般在幾毫秒以下。故障發生后，流經熔絲的電流大大增強至標稱電流的15~20倍左右。

       內熔絲動作之后，由于串聯段有眾多元件并聯，其余元件上的電壓只是有限度地增高，因此，受影響不大，電容器可正常運行。由于將內熔絲嵌置于相鄰元件之間，因此其他熔絲不受發生動作內熔絲的影響，不會加大損失率。

       由于內熔絲在瞬間將故障元件斷開，電容器內部不會產生持續電弧，因而排除了外殼爆裂的危險。外殼爆裂一般是由于電弧產生氣體累積膨脹造成的。內熔絲電容器的熔絲動作范圍在外殼破裂曲線安全區域范圍內。

       使用內熔絲最大的優點是熔絲斷開和不平衡保護相協調，檢測故障可以設置預警和跳閘水平，內熔絲電容器應用較廣，可靠性較高。
