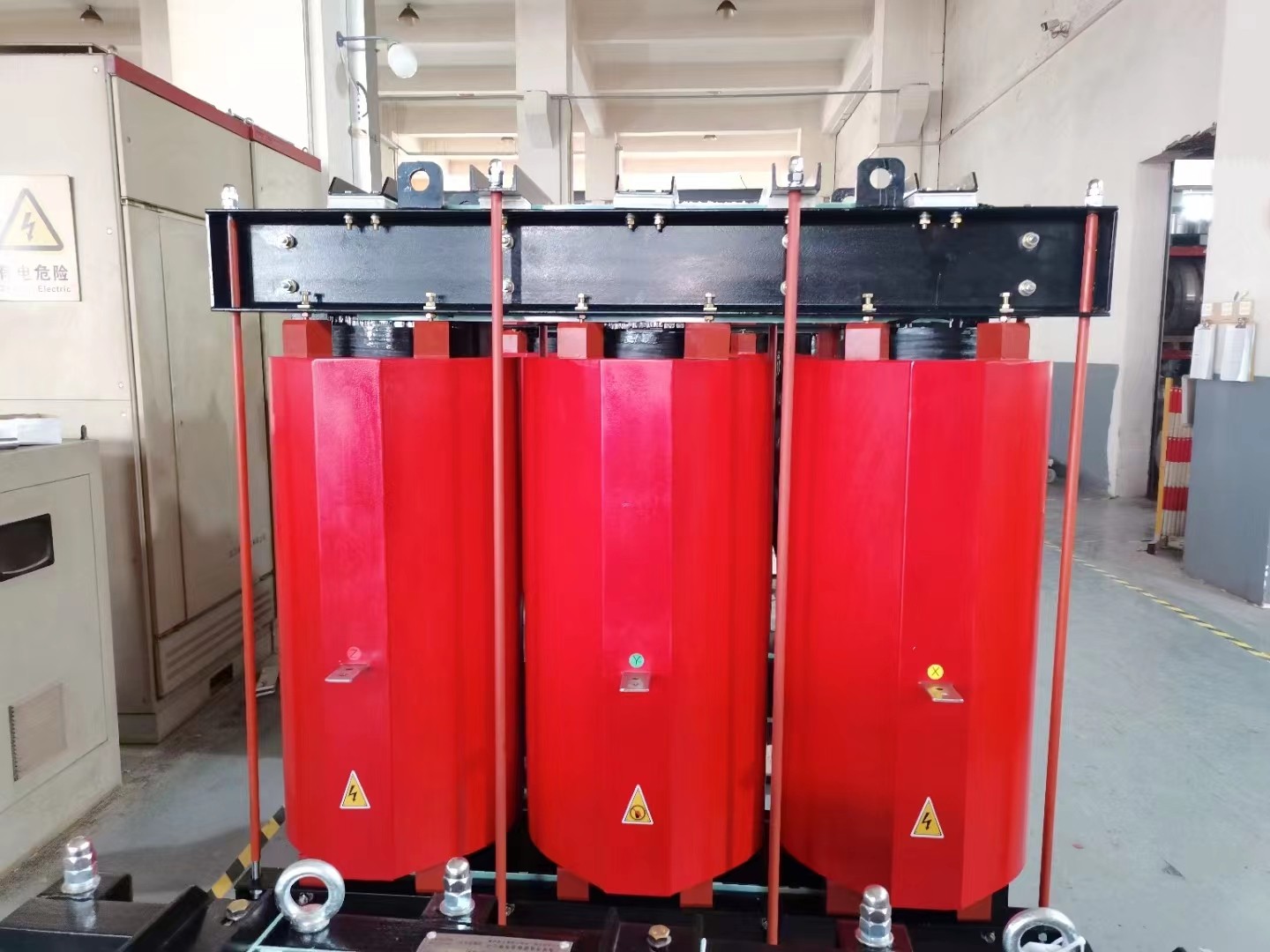

1、串聯電抗器的選型

     西安西容建議根據工程項目條件并經技術確定采用干式空心電抗器、油浸式電抗器或干式鐵心電抗器。安裝在室內的串聯電抗器，宜采用設備外漏磁場較弱的干式鐵心電抗器。

2、串聯電抗器電抗率的選擇

     要根據電網條件與電容器參數經相關計算分析確定。電抗率取值范圍符合下列規定：

    （1）僅用于限制涌流時，電抗率宜取0.1%~1%；

    （2）用于抑制諧波時，電抗率應根據電容器裝置接入電網處的背景諧波含量的測量值選擇。當諧波為5次及以上時，電抗率宜取5%；當諧波為3次及以上時，電抗率宜取12%，亦可采用5%與12%兩種電抗率混裝方式。

3、并聯電容器裝置的合閘涌流限值，宜取電容器組額定電流的20倍；當超過時，應采用裝設串聯電抗器予以限制。

4、串聯電抗器的額定電壓和絕緣水平，應符合接入處的電網電壓要求。

5、串聯電抗器的額定電流應等于所連接的電容器組的額定電流，其允許的過電流應不小于電容器組允許的最大過電流值。

6、干式空心電抗器宜裝設在電容器組的電源側；干式鐵心電抗器宜裝設在電容器組的中性點側。

7、并聯電容器裝置總回路裝設限流電抗器時，應計入其對電容器分組回路電抗率和母線電壓的影響。
